閥控電池是根據(jù)氧循環(huán)原理，采用有效措施防止電池內(nèi)溶液消失而制成的。電池在充放電過程均處于密封狀態(tài)，正常在浮充電壓條件下充電，不僅充電電壓低，而且浮充后期的電流將呈現(xiàn)指數(shù)形式下降。這時(shí)的氧復(fù)合率幾乎是 100％，沒有盈余的氣體析出。為避免均充電時(shí)水的損失，所選擇的均充電壓應(yīng)盡量低一些，并且使兩階段充電方式中的定電流充電時(shí)間與定電壓充電時(shí)間之和盡可能短一些，以盡快由均充轉(zhuǎn)入浮充。

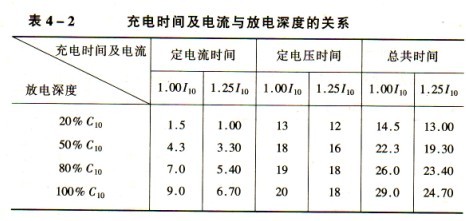

       在充電過程中，電池電流在充電前期恒定不變(根據(jù)放電深度不一樣，時(shí)間有所不同，如1．0I10時(shí)，放電深度為 100％Cl0，時(shí)間為9h；1．25I10時(shí)，同樣放電深度為l00％，時(shí)間為7h)，即保持電流l．0I10。蓄電池的端電壓逐漸上升至2．35V／個之后，充電電壓恒定不變。此時(shí)充電電流按指數(shù)規(guī)律迅速衰減，在10～20h內(nèi)電流衰減速率變慢，充電結(jié)束前幾小時(shí)起，電流不再改變。從圖4—3可看出，充電電流提高時(shí)，充電時(shí)間可以縮短，而整個充電結(jié)束時(shí)問相差不多，見表4—2。

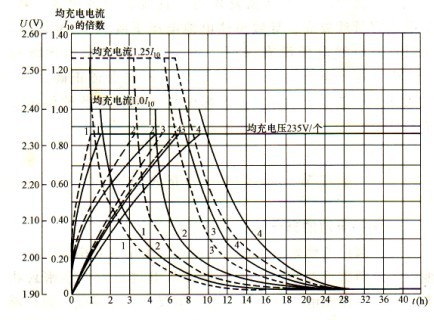

　　圖4-3 閥控電池不同均充電流在2．35V／個均充電壓時(shí)的充電特性(25℃)曲線 　　1一放電深度20％Cl0；2放電深度50％cl0；3一放電深度80％Cl0；4一放電深度100％Cl0；細(xì)實(shí)線一充電電流l Ol。；細(xì)虛線 充電電流1．25，l0；粗實(shí)線一電壓曲線；細(xì)實(shí)線一電流曲線

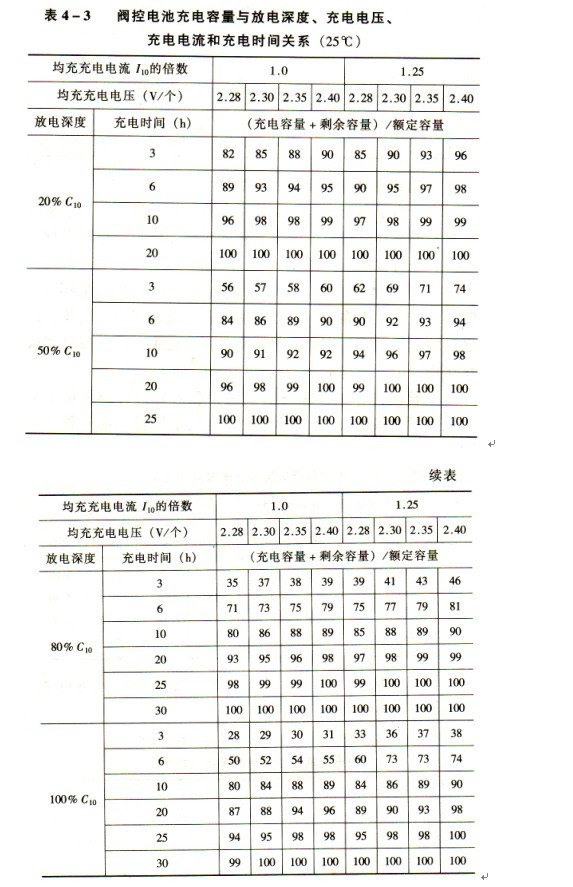

閥控電池的充電容量與放電深度、充電電壓、充電電流和時(shí)間的關(guān)系見表4—3。表4—3 閥控電池充電容量與放電深度、充電電壓、充電電流和充電時(shí)間關(guān)系(25℃)
