沖擊放電特性表示在某一放電終止電壓下，放電初期或lh放電末期允許的沖擊放電電流。沖擊程度一般用沖

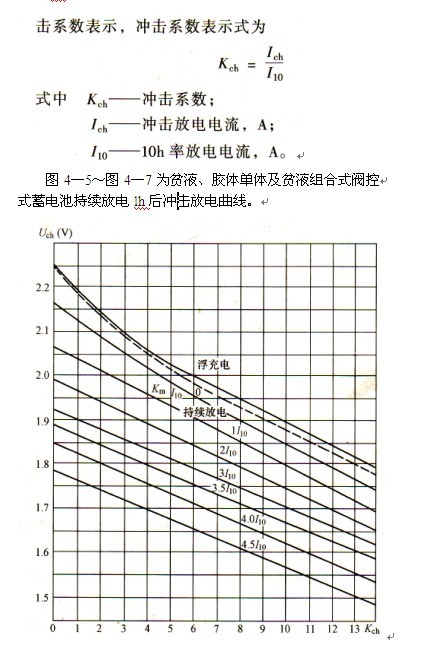

圖4—5 2V貧液式單體閥控電池持續放電 1h后沖擊放電曲線

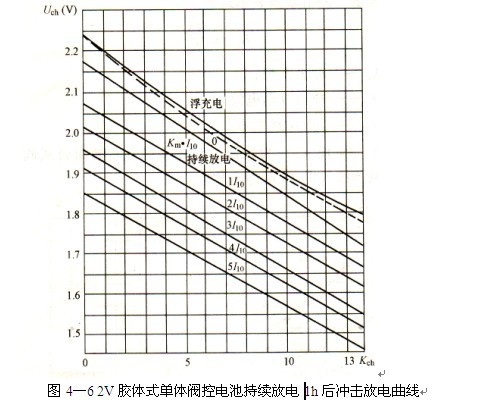

圖4—5～圖4—7中，浮充電曲線是指電池與充電裝置并聯運行時，承受短時間沖擊放電電流時蓄電池的端電壓，其中實線為電池未脫離浮充系統的端電壓，虛線為電池剛脫離浮充系統的電壓，持續放電曲線是指不同放電電流時，承受第三時間沖擊放電的電壓變化曲線，沖擊放電曲線的沖擊時間為10～15s。曲線中“0”曲線是電池完全充足電后，脫離充電系統，待電池電壓下降且穩定在2．06～2．IOV／個時，進行沖擊放電的電壓變化曲線。

從圖4—5～圖4—7中可看出，浮充電狀態下沖擊放電

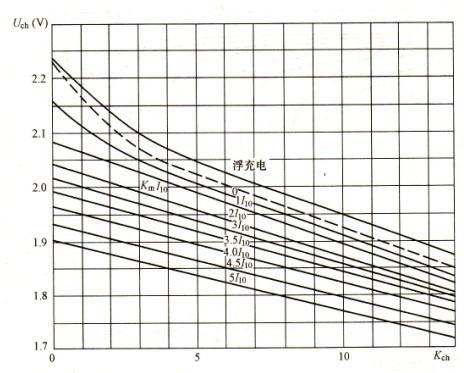

圖4—7 12V(6v)貧液式閥控電池持續放電1h后沖擊放電曲線端電壓變化較慢；斷開浮充電源立即放電，端電壓變化較快；以1110電流持續放電下沖擊放電，電壓變化更快，大放電率沖擊放電端電壓變化最快。
