1、修復(fù)步驟

       電池的修復(fù)大體上可以分四步，選、判、修、檢：

       選——就是對(duì)電池進(jìn)行初步挑選，將沒有修復(fù)價(jià)值的電池挑選出來，減少修復(fù)的盲目性。

        判——就是對(duì)初選合格的電池進(jìn)行檢查判斷，繼續(xù)剔除難以修復(fù)的電池；然后根據(jù)電池的具體情況，選擇合適的修復(fù)流程對(duì)電池進(jìn)行修復(fù)。

       修——就是選擇合適的修復(fù)方法和修復(fù)流程，對(duì)有修復(fù)價(jià)值的電池進(jìn)行修復(fù)。

       檢——就是對(duì)經(jīng)過修復(fù)的電池進(jìn)行測(cè)量，檢驗(yàn)修復(fù)效果，為電池的使用提供依據(jù)。

2、挑選電池參考標(biāo)準(zhǔn)

       電池修復(fù)主要針對(duì)的是硫酸鹽化的電池。對(duì)于物理性損壞，如短路、斷路、極板軟化、外形破裂、老化報(bào)廢的電池不能修復(fù)，初步選擇標(biāo)準(zhǔn)如下：

（1）外觀良好，無鼓脹、變形及漏液現(xiàn)象。

（2）電池出廠在兩年以內(nèi)（看批號(hào)），使用兩年以上的電池沒有修復(fù)價(jià)值。

（3）容量不低于額定容量的40%，容量低于額定容量40％的電池，修復(fù)后難以達(dá)到理想容量值。

（4）電池不虧電時(shí)開路端電壓高于12V。用萬用表測(cè)量電池電壓，如果電壓顯示低于12V，這樣的電池內(nèi)部已出現(xiàn)斷格或短路，不能修復(fù)。

       測(cè)量蓄電池開路電壓時(shí)，蓄電池應(yīng)處于穩(wěn)定狀態(tài)，蓄電池充、放電或加注蒸餾水后，應(yīng)靜置半小時(shí)后再測(cè)量。蓄電池開路電壓可用萬用表的電壓檔測(cè)量，將萬用表的正、負(fù)表筆分別與蓄電池的正、負(fù)極相接即可。

       蓄電池端電壓可以反應(yīng)蓄電池的存電程度，它們之間的關(guān)系見表1

表1　電池端電壓和存電量的關(guān)系

即使剛剛放完電的電池，電壓也應(yīng)該大于等于11.6V

（5）用活性劑修復(fù)過的電池，不能修復(fù)。因?yàn)槭忻嫔系碾姵匦迯?fù)活性劑都含有碳的成份，從而使電池的原液中含有雜質(zhì)，時(shí)間長(zhǎng)了會(huì)造成沉淀，所以不能修復(fù)。

（6）有條件的可以測(cè)量電池內(nèi)阻，如果電池內(nèi)阻比新的時(shí)候增加了100％，則應(yīng)該考慮放棄修復(fù)。

3、檢查判定

       （1）檢查是否缺水：

    充足電后，由于硫酸濃度比失水前高，開路電壓較高；密封蓄電池難以測(cè)量硫酸濃度，電池電壓達(dá)到13.4V應(yīng)以上考慮是否失水。

      一般使用８?jìng)€(gè)月以上的電動(dòng)車電池都存在不同程度的缺水。

       （2）硫化判斷

      電池出現(xiàn)下列情況可以認(rèn)為電池已經(jīng)出現(xiàn)硫化，

   1）電池容量降低，電壓下降0.1V放出電量最多只有0.5Ah；

   2） 電解液密度低于正常值；

   3）開始充電和充電完畢時(shí)電池端電壓過高；特別是用小于0.5A電流對(duì)電池充電時(shí)，電壓升高較快，迅速達(dá)到較高的水平(>14.4V)

   4）充電時(shí)過早產(chǎn)生氣泡或開始充電就產(chǎn)生氣泡（開口電池）；

   5）充電時(shí)電解液溫度上升較快。

   （3）極板軟化判斷

    開口電池如果有黑色物質(zhì)從電池里浮上來，說明極板軟化，抽取電解液，如果電解液不是很渾濁，電池修復(fù)后還可繼續(xù)使用，如果電解液是黑色的，說明極板軟化嚴(yán)重，電池難修復(fù)。

    密封蓄電池沒有明液，極板軟化的電池只有加水后振蕩才能看到深色電解液，電池放電時(shí)電壓不低于正常值，甚至還要高，放電到12V之前幾乎是一切正常，但在12V左右，會(huì)突然飛速下降，拐點(diǎn)大幅度提前，我們可以認(rèn)為是發(fā)生了較嚴(yán)重的極板軟化。

   （4）電池放電測(cè)量時(shí)，如果電池開始放電時(shí)負(fù)載電壓每下降0.1V，放出容量低于0.4C或負(fù)載電壓在11.8V以下迅速下降，一般電池的容量要低于額定容量的40%，這樣的電池一般沒有修復(fù)價(jià)值。

4、 修復(fù)流程

       對(duì)于密封蓄電池一個(gè)基本的修復(fù)流程包括初步挑選、信息記錄、放電測(cè)量、補(bǔ)充液體，脈沖修復(fù)、測(cè)量判斷幾部分，使用脈沖法修復(fù)電池的修復(fù)流程見圖2；

        使用添加劑的修復(fù)流程如圖3；開口蓄電池可以采用水療法修復(fù)，其流程如圖4所示。

   圖1自從硫化極板及脈沖修復(fù)效果（放大500倍）

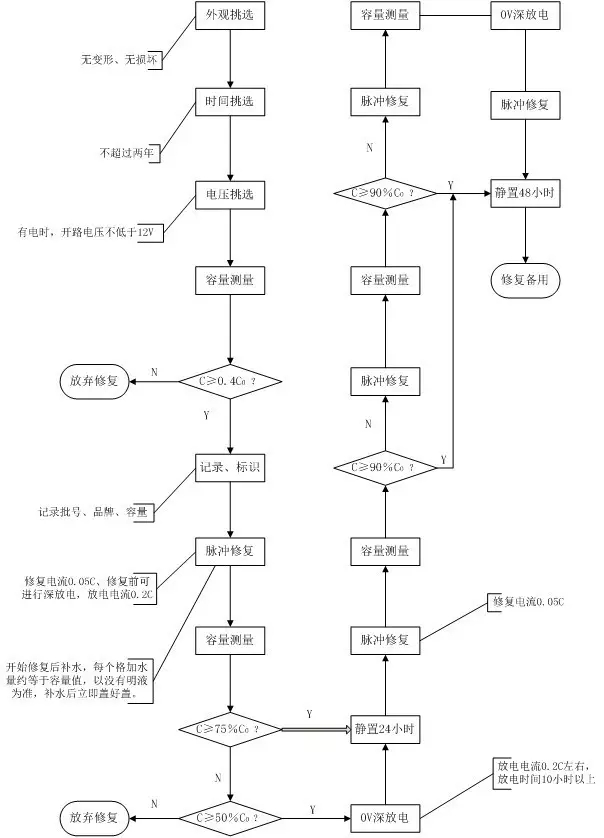

   圖2　脈沖法修復(fù)流程

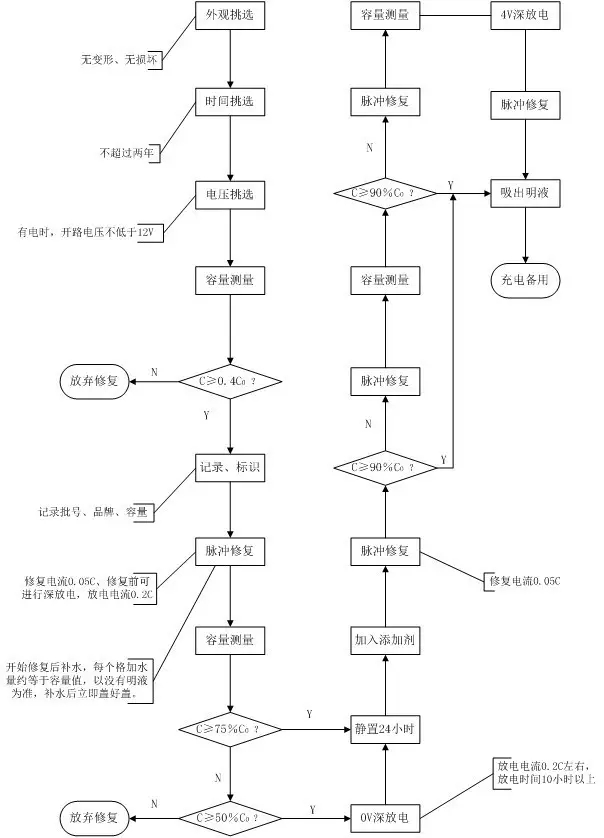

   圖3　電池修復(fù)流程（使用添加劑）

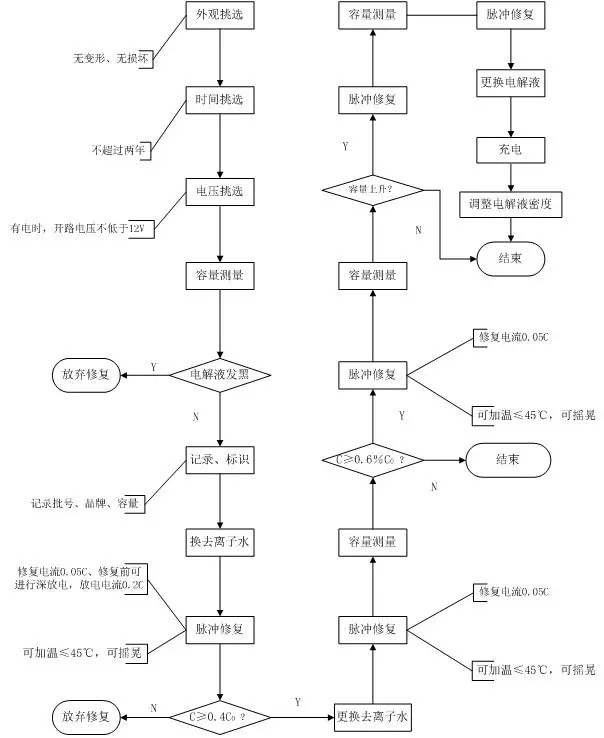

   圖4　水療法電池修復(fù)流程

5. 注意事項(xiàng)

   （1）放電檢測(cè)：測(cè)量前要先給電池充滿電，然后放電至終止電壓進(jìn)行容量檢測(cè)，同一塊電池每次充滿后狀態(tài)要保持一致。

   （2）深放電：

   1）放電負(fù)載：可以使用電爐絲、燈泡、電阻等，要求電流約為0.2C。

   2）放電結(jié)束時(shí)間：當(dāng)電池電壓<3V時(shí)即可。此時(shí)燈泡微紅或熄滅。
